Тестирование гидроблока АКПП на HYDRATEST VBT

Для чего нужен HYDRATEST (Гидротест)?

Проверка узла системы управления гидродинамической коробкой перемены передач  - гидроблока АКПП.

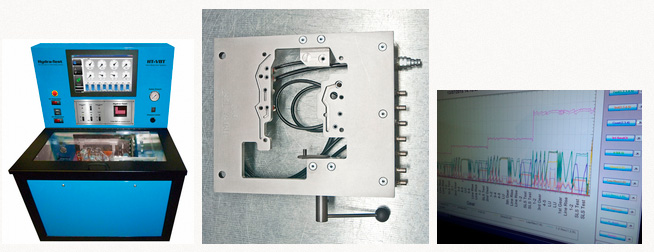

 HT VBT 2015 Final.jpg  DPO.jpg  FullSizeRender (5).jpg

Что делает?

Эмулирует работу блока управления гидравликой коробки в автомобиле. На самом деле эмуляция это не правильное определение процессов, протекающих в блоке, установленном на Гидротест. Являясь задающим устройством Гидротест выдает определенный алгоритм, который должен выполнить гидроблок, как исполняющее устройство. При этом Гидротест может заставить работать определённые узлы гидроблока в экстремальных режимах, проверяя их на надёжность и безсбойность работы, так называемым, «Стресс тестом». На выходных масляных магистралях, идущих от гидроблока и которые включают в коробке передач определенные пакеты фрикционов и др. механизмов, в Гидротесте установлены датчики давления, снимающие показатели в каждую единицу времени. Информация, полученная в результате теста, обрабатывается и выдается в виде временных графиков и таблиц с данными, которые можно сравнить с результатами эталонных тестов, проведенных на новых, рабочих гидроблоках.

Правильный анализ этих данных может дать полную картину о состоянии проверяемого гидроблока, а главное поможет локализовать источник проблем, если тесты оказались далеки от идеала.

Чем отличается от известных систем диагностики и выявления неисправностей?

Электронная диагностика

Современные коробки передач, как и все автомобили в целом, имеют в своем арсенале большие возможности для диагностики и выявления проблем практически в любом узле. Диагностический прибор достаточно точно может определить что является источником проблем и где искать неисправность. Но это работает только в том случае, если в этой цепочке есть датчики и исполнительные механизмы с обратной связью, данные с которых обрабатывает компьютер. Зачастую же диагностический прибор видит следствие неисправности и исходя из заложенных алгоритмов работы трансмиссии и самой диагностической программы выдает наиболее вероятный источник проблем. Как показывает практика (и это вам подтвердит любой опытный ремонтник), источник проблемы может находится совсем в другом месте и локализовать его электронными приборами зачастую невозможно.

Например: автомомбиль переключается на повышенную передачу с толчком, с задержкой и подбросом оборотов двигателя. Диагностика говорит о недостатке давления в узле определенной передачи и рекомендует заменить отвечающий за это соленоид (электрич. клапан), но замена ничего не дает, т.к. причина данной проблемы кроется не в недостаточной подаче масла соленоидом, а  в утечке рабочей жидкости через зазор между плунжером и цилиндром в исполнительном узле гидроблока. Произошло это из-за износа трущихся поверхностей данной пары. Электроника это не определит.



Вакуум тест

Известен метод  определния описанных выше неисправностей с помощью Вакуум теста.  Суть его в том, чтобы на снятом, перемытом, разобранном гидроблоке оценивать каждую пару трения на величину износа по количеству пропускаемого воздуха через зазор трения.

Метод работает, но опять же, вы должны четко представлять за что отвечает каждый плунжер, чтобы понимать за какие передачи он отвечает в каких режимах он работает.

В итоге: совместили оба метода диагностики и решили найденные в гидроблоке проблемы, проверили остальные узлы коробки передач. Все собрали, поставили на автомобиль, поехали, а проблемы остались те же или одни вопросы ушли, но появились новые - машина не едет как должна.

Начинаем все сначала и ищем кто в этой беде виноват, ведь все сделали правильно, но надо разбирать снова…


Проверка на авто

Самый интуитивно понятный способ проверки –все собрать после ремонта, установить на автомобиль, сесть и поехать. В большинстве случаев, если машина не сигнализирует каким бы, то ни было способом о неисправностях, если едет и переключает передачи комфортно, значит – автоматическая коробка исправна.

Но в качестве проверки после ремонта такой способ слишком дорог. Если машина не поехала - надо искать неисправность снова и если гидроблок остается под подозрением, а это действительно частый виновник плохой работы трансмиссии в целом, то все начинаем по кругу. Снять поддон (если мы говорим о проверке гидроблока управления коробкой, а не снятии АКПП в целом), слить масло (ему еще надо, как правило, остыть и потери дорогого ATF при сливе неизбежны), отсоединить целый жгут проводов, открутить сам блок. Потом его надо проверить – но как? Мы его уже смотрели... Разобрать, перемыть, собрать… а вдруг, проблема не в нем. И затем, надо все поставить на место. Потеря уймы времени и материальных затрат (масло, возможно фильтр, прокладки и т.д.)

Вот здесь и надо вернуться к Гидротесту. Один раз сняв гидроблок, проверив его на стенде, Вы сразу продиагностируйте работу как электрических элементов, так и гидравлическую его часть. Сможете локализовать проблему, если она есть в данном узле, устранить ее и не устанавливая на автомобиль еще раз убедиться в исправности. Если после установки на транспортное средство автомомбиль не едет как надо, то проблему надо искать в другом месте… гидроблок тут не причем.

Надо отметить, что Гидротест – это инструмент. Для использования Гидротеста на 100% вы должны разбираться в тех процессах, которые происходят в автоматической коробке и в самом гидроблоке. Как происходит переключения, какие задействованы клапана и соленоиды при включении той или иной передачи в коробке.  В случае, если у вас такого опыта нет, вы должны осознавать, что данный прибор потребует от вас некоторого усердия в освоении данной науки. В большинстве случаев достаточно много информации, (такой как алгоритм включения, гидросхема коробки и гидроблока) на конкретную АКПП можно почерпнуть из открытых источников. Некоторые базы данных, особенное на свежие трансмиссии, возможно придется купить.

В любом случае Гидротест даст наиболее полное представление о состоянии гидроблока АКПП. Он может делать тесты в любом температурном режиме и давлении системы. Например - при 115 грС и давлении 30Бар, когда проявляются большинство «плавающих», не постоянных сбоев в работе блока управления. На нем можно задать бесконечное количество переходов с одной передачи на другую, или задать определённую последовательность включения передач или самих соленоидов, поймать ускользающую в обычном режиме неисправность.

Вся информация о тестах сохраняется и доступна для анализа в любой момент времени. Вы можете провести тесты, сохранить их для истории или вывести на печать и отправить заказчику или владельцу автомобиля, приехавшего на ремонт. Если вас не устраивают данные и графики эталонных тестов, Вы можете их заменить на собственные.



Устройство

Данное краткое описание даст понятие о тех процессах, которыми вы можете управлять при диагностике и настройки гидроблоков.

Масляная емкость Гидротеста имеет объем более 25л, который позволяет тестировать гидроблоки с любым расходом масла. Температура рабочей жидкости может быть задана до 120 гр.С. Давление на входе в гидроблок регулируется оператором от 0 до 30 бар.

Для того, чтобы провести тестирование гидроблока Вам понадобится переходная плита, которая имитирует присоединительную поверхность коробки куда он прикручивается. Для каждого вида АКПП есть своя оригинальная переходная плита. Есть также плиты  калибровки соленоидов для таких трансмиссий серий Aisin Warner как 55-50 и TF80. Обратите внимание, что плиты не входят в стоимость Гидротеста, Вы сами подбираете те модели плит, которые собираетесь ремонтировать или которые имеют наибольшее распространение на Вашем рынке и заказываете дополнительно.



Процедура диагностики гидроблока или его калибровки выглядит следующим образом:

  1. доводим масло в Гидротесте до необходимой температуры (задается оператором исходя из поставленных задач)
  2. выбираем переходную плиту под данный вид гидроблока
  3. устанавливаем гидроблок, как правило, на штатные винты крепления, которыми он прикручивается к трансмиссии
  4. к плите гибкими шлангами, по определенной для данного гидроблока схеме, подключаем: подачу ATF с линейным (рабочим) давлением и магистрали выходных каналов, с которых идет считывание данных датчиками Гидротеста
  5. подключаем электрическую часть гидроблока (жгут проводов идет в комплекте с переходной плитой)
  6. Выбираем на экране Гидротеста модель тестируемого гидроблока из общего списка диагностических тестов, для запуска необходимого алгоритма проверки или настройки
  7. Запускаем выбранный вид теста или калибровки. В процессе его выполнения на экране будут отображаться информационные сообщения программы о необходимости переключения рычага на переходной плите, имитирующего ручку селектора АКПП, или изменения других режимов, задаваемых оператором вручную. При этом Вы можете наглядно видеть есть ли отклонение от эталонного значения по давлению в каждом канале давления, т.к. информация о рекомендуемом значении и допустимом диапазоне разбежки в показаниях приборов тоже выводится на экран в режиме реального времени.
  8. Заканчиваем тест. На экране выводится график по каждому каналу в сравнении с эталонным. Проанализировав эту информацию Вы можете определить какой узел является источником проблем и отклонений от необходимых параметров для правильной работы автоматической трансмиссии.
